陜西中央空調系統分類、組成、識圖、管理與維護需要怎么做呢？你知道嗎？下面西安博振機電科技有限公司小編告訴您：

1、中央空調系統分類

中央空調有多種分類方式，不同類型的中央空調其系統組成各不相同。其主要分類方式有按負擔室內熱濕負荷所用介質分類和按空氣處理設備的設置情況分類等。

1.1、按負擔室內熱濕負荷所用介質來分：

１）全空氣方式 ：是利用空調機送出冷風使室內空氣的溫、濕度適宜。一般可配用風道及送、回風口，是大型空調系統常采用的一種方式。

（2）全水方式：是利用冷凍機制造出的冷水(或鍋爐制出的熱水)通過空調房間的風機盤管中。這種方式多用于飯店的客房系統或商場的空調場合。

（3）直接冷卻方式：是利用直接蒸發式表面冷卻器熱交換器中的制冷劑，汽化蒸發吸熱來冷卻室內空氣。這種方式廣泛應用在各種房間空調器和小面積的中央空調系統。

（4）空氣水方式 ：是簡單全空氣方式與全水方式的結合，既具有全水方式控制簡單的特點，又具有全空氣方式可靈活調節室內空氣清新度的優點。

      風機盤管加新風系統就是典型的空氣水方式，也是目前國內采用較普遍的類型。

1.２、按空氣處理設備的設置情況來分：

(1)集中式空調系統 ：這種系統的所有空氣處理設備如風機、加熱器／冷卻器、過濾器、加濕器等都集中在一個空調機房內，其冷、熱源一般也集中設置。

集中式空調系統按送風量是否變化可分為定風量系統與變風量系統兩種。

(2)半集中式空調系統 ：采用半集中式空調系統時，在空調機房中經過集中處理的部分或全部空氣，將送到各空調房間或空調區域后再由末端裝置進行補充處理。

半集中式空調系統主要包括誘導式空調系統和風機盤管空調系統。

(3)分散式空調系統：是指將空氣處理設備分散在被調房間內的系統。這種系統把空氣處理設備、風機以及冷熱源設備都集中在一個箱體內，形成一個整體組 置于空調房間內。

2、中央空調系統組成

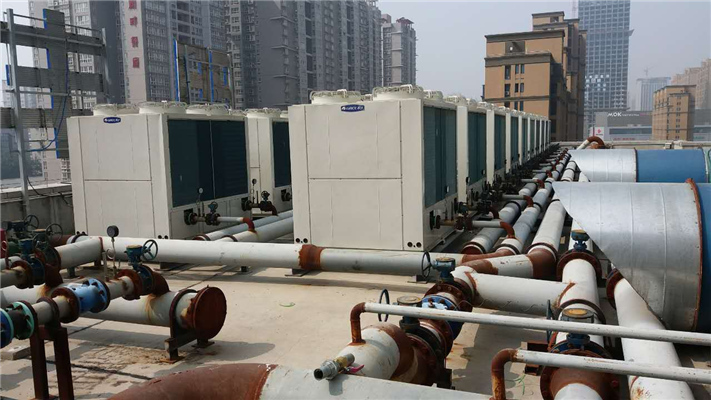

中央空調系統組成（上圖）

2.1集中式中央空調系統的制冷工作過程是通過四個循環來實現的，分別為：

（1）制冷劑循環：在制冷機組中，制冷劑從蒸發器那里吸熱制冷，吸收的熱量再到冷凝器那里冷凝放熱。

（2）冷卻水循環：冷卻水的作用是將制冷機組冷凝器里制冷劑釋放的熱量排除掉。冷卻水系統由冷凝器、冷卻水泵、冷卻塔和連接水管及附件組成。冷卻水從冷凝器里帶走的熱量，在冷卻塔中直接釋放給大氣。

（3）冷凍水循環：由制冷機組的蒸發器、空調機組的表面冷卻器、提供水流動力的水泵及它們之間的連接水管和附件所組成的密閉循環系統。這個循環系統通過冷凍水源源不斷地把制冷機組產生的冷量送到空調機組的表冷器去處理空氣。

（4）空氣循環系統：由空調機組、風機、風閥、風管和送回風口等把處理好的空氣送入空調房間并把房間內的空氣取回來，以達到室內空氣調節的目的。
